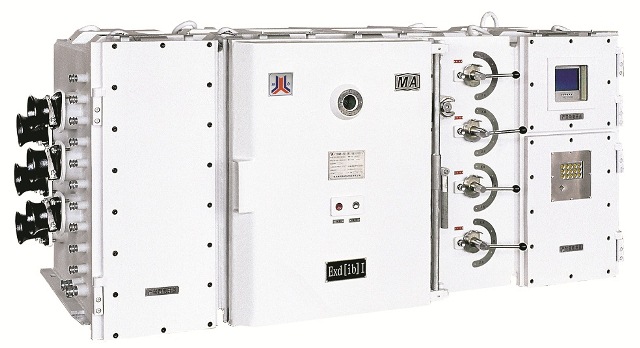

1140/660V KJZ5系列（6路）
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术；
● 中(英)文液晶显示；
● 故障查询；
● 快速接插式驱动单元。
Uses
KJZ5-1500/1140(660)-6矿用隔爆兼本质安全型真空组合开关适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。在交流50Hz、1140V/660V供电线路中，对采煤机、刮板运输机、转载机、破碎机、乳化液泵、喷雾泵等设备进行起动、停止、先导控制、顺序控制或双速切换，并能对电动机及供电线路进行保护。也可用于井下其他多电机设备的综合控制。
Parameters
|
项 目 |
技 术 参 数 |
|
额定电压 |
1140 V |
|
总工作电流 |
1500 A |
|
外形尺寸 |
2635mm×888mm×1100mm |
|
输入回路 |
4路400A |
|
输出回路 |
6路400A |
|
隔离换向开关 |
4×400A 带载分断 |
|
驱动单元 |
抽芯接插式400A交流真空接触器 |
|
控制方式 |
先导控制、程序控制、网络控制 |
|
网络接口 |
RS485、以太网 |
|
故障查询记忆 |
可查询60条故障信息 |
|
故障报警 |
显示器和蜂鸣器 |
|
试验功能 |
接触器、过流、漏电闭锁 |
|
参数设定 |
键盘操作 |
|
控制保护系统 |
多个DSP数字信号处理系统、CAN总线 |
|
保护功能 |
过载、短路、断相、漏电闭锁、接触器故障、过压、欠压、 先导短路、二极管方向、动力电缆断线短路、电机超温、后备保护 |
|
显示器 |
320X240中文液晶显示 |
|
显示内容 |
模块器件故障状态、先导通信状态、隔离开关位置状态、电流、电压、功率、 绝缘电阻值、故障类别、故障回路、当前时间、日期、电网频率、箱体内温度 |
