1140/660V QJZ-4×40/80
Product Features
● 短路保护：由ARM保护单元实现；
● 过载保护：可根据电机容量设定额定电流，过载保护由ARM保护单元实现；
● 主控件采用真空接触器；
● 设有通信接口，可替代FIEX I/O。
Uses

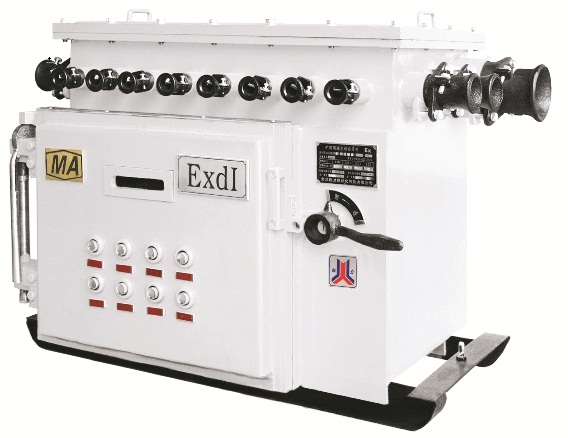

QJZ-4×40/1140(660) 、QJZ-4×80/1140(660)矿用隔爆兼本质安全型多回路真空电磁起动器适用于煤矿井下甲烷爆炸性环境中，在交流50Hz、电压1140V(660V)供电系统中，可分别对额定动率为120KW以下的三相交流电动机四台直接起动、停止。工作可靠、操作方便。具有过载、短路等多种保护功能。
Parameters
|
项 目 |
技 术 参 数 |
|
| QJZ－4×40／1140(660) | QJZ－4×80／1140(660) | |
|
额定电压 |
1140 V 或660V |
|
|
总工作电流 |
160 A |
320A |
|
单路最大电流 |
40A |
80A |
|
输出回路数 |
4路 |
|
|
外形尺寸 |
1240mm×585mm×820mm |
|
|
重量 |
500kg |
|
|
隔离换向开关 |
4×400A 带载分断 |
|
|
启动方式 |
远近控或者通信启动 |
|
|
通信 |
RS485、CAN总线 |
|
|
保护功能 |
过载、短路、断相、漏电闭锁、过压、欠压、先导短路 |
|
|
显示器 |
192X64中文液晶显示 |
|
|
显示内容 |
设定值、工作状态、故障类别、模块状态、通信状态 |
|
