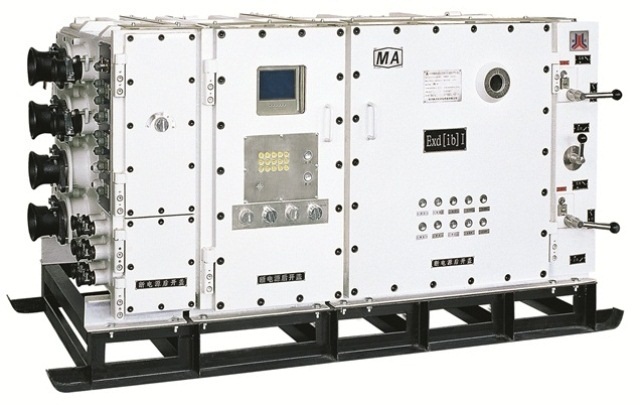

1140/660V QJZ4系列（4路）
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术；
● 在线监测、实时监控；
● 中(英)文液晶(10.4英寸)显示、故障诊断；
Uses
QJZ4-800/1140(660)-4矿用隔爆兼本质安全型真空组合开关为连采工作面顺槽胶带机用组合开关。适用于煤矿井下，交流50Hz、1140V/660V供电系统中，集胶带机沿线保护、设备起动控制等功能于一体，实现胶带输送机的开停控制、自动张紧、卷带控制；具有跑偏、闭锁、堆煤、打滑等基本保护及起动预告和扩音电话等功能。配有4kVA照明电源。可通过数据传输，组网实现大范围内的集中监测控制。
Parameters
|
项 目 |
技 术 参 数 |
|
额定电压 |
1140 V |
|
总工作电流 |
800 A |
|
外形尺寸 |
1800mm×900mm×900mm |
|
输入回路 |
2路400A |
|
输出回路 |
4路 |
|
隔离换向开关 |
2路 额定电流400A，带载分断 |
|
驱动单元 |
400A、160A交流真空接触器 |
|
控制方式 |
先导控制、程序控制、网络控制 |
|
网络接口 |
RS485、以太网 |
|
故障查询记忆 |
可查询60条故障信息 |
|
故障报警 |
显示器和蜂鸣器 |
|
试验功能 |
接触器、过流、漏电闭锁 |
|
参数设定 |
键盘操作 |
|
控制保护系统 |
多个DSP数字信号处理系统、CAN总线 |
|
保护功能 |
过载、短路、断相、漏电闭锁、接触器故障、过压、欠压、 先导短路、二极管方向、动力电缆断线短路、电机超温、后备保护 |
|
显示器 |
320X240中文液晶显示 |
|
显示内容 |
模块器件故障状态、先导通信状态、隔离开关位置状态、电流、电压、功率、 绝缘电阻值、故障类别、故障回路、当前时间、日期、电网频率、箱体内温度 |
