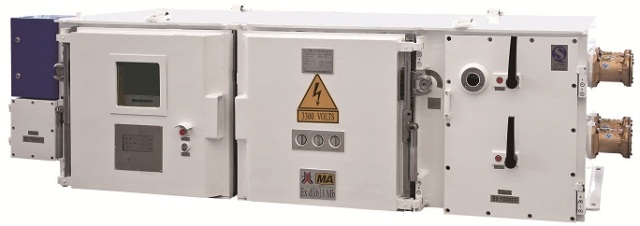

1140/660V QJZ1系列（5、6、8、9路）
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术；
● 中(英)文液晶(10.4英寸)显示；
● 故障查询；
● 快速接插式驱动单元；
● 快速接插式驱动单元、主腔前门快开式。。
Uses
1140/660V QJZ1系列（5、6、8、9路）矿用隔爆兼本质安全型多回路真空电磁起动器,适用于煤矿井下甲烷爆炸性环境中。在交流50Hz，电压1140V(660V)的供电线路中，对综采工作面采煤机、刮板运输机、转载机、破碎机、乳化液泵、喷雾泵等设备进行起动、停止、顺序控制或双速切换，并能对电动机及供电线路进行保护，也可用于井下其它多电机设备的综合控制。配有127V辅助电源，可供外部照明和控制系统。QJZ1系列起动器外形尺寸适用于煤矿井下断面较小巷道场所中。QJZ1系列高度800mm。
Parameters
|
项 目 |
技 术 参 数 |
|
| QJZ1-1600/1140(660)-5/6 | QJZ1-2400/1140(660)-8/9 | |
|
额定电压 |
1140 V/660V |
|
|
总工作电流 |
1600 A |
2400A |
|
外形尺寸 |
3200mm×987mm×800mm |
4440mm×987mm×800mm |
|
输入回路数、容量、方式 |
2-4路400A，电缆连接器 |
3-6路400A，电缆连接器 |
|
输出回路数、容量、方式 |
5、6路400A，电缆连接器 |
8、9路400A，电缆连接器 |
|
隔离换向开关 |
2件，额定电流800A，可带载分断 |
3件，额定电流800A，可带载分断 |
|
驱动单元 |
400A、500A、630A |
|
|
辅助电源 |
127V二路输出（5kVA） |
|
|
控制方式 |
先导控制、程序控制、网络控制 |
|
|
网络接口 |
RS485、以太网 |
|
|
故障查询记忆 |
可查询1000条故障信息 |
|
|
故障报警 |
显示器和蜂鸣器 |
|
|
试验功能 |
接触器、过流、漏电闭锁 |
|
|
参数设定 |
键盘操作 |
|
|
控制保护系统 |
多个DSP数字信号处理系统、CAN总线 |
|
|
保护功能 |
过载、短路、断相、漏电闭锁、接触器故障、过压、欠压、 先导短路、二极管方向、动力电缆断线短路、电机超温、后备保护 |
|
|
显示器 |
10.4英寸 中（英）文液晶显示 |
|
|
显示内容 |
模块器件故障状态、先导通信状态、隔离开关位置状态、电流、电压、功率、 绝缘电阻值、故障类别、故障回路、当前时间、日期、电网频率、箱体内温度 |
|
