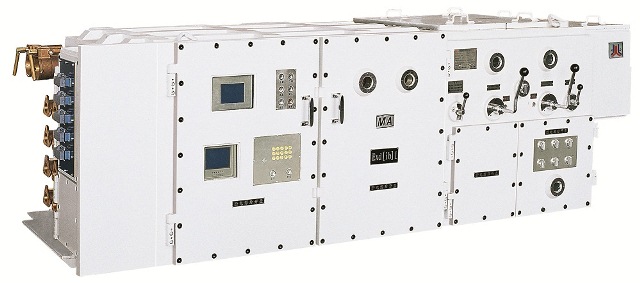

1140V KJZ2系列(11、14路)
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术；
● 中(英)文液晶(10.4英寸)显示；
● 故障查询；
● 进出线电缆连接器连接；
● 可内置CST控制及显示组件。
Uses
在交流50Hz，电压1140V的供电线路中，对胶带输送机主电机、油泵电机、冷却风扇电机及胶带张紧电机、卷带电机进行起动、停止控制，并能对电动机及供电线路进行保护。可内置CST控制及显示组件，实现胶带输送机软起动控制。起动器配有127V和220V辅助电源，供外部照明和控制系统。
Parameters
|
项 目 |
技 术 参 数 |
|
额定电压 |
1140 V |
|
总工作电流 |
1500 A |
|
外形尺寸 |
3450mm×1210mm×1065mm |
|
输入回路数、容量、方式 |
4路400A，电缆连接器/压盘式电缆引入装置 |
|
输出回路数、容量、方式 |
KJZ2-11：3路350A，8路100A，电缆连接器 |
|
隔离换向开关 |
4件 额定电流400A |
|
驱动单元 |
KJZ2-11:3路400A，8路160A KJZ2-14：4路400A, 10路160A |
|
辅助电源 |
220V一路输出（1kVA），127V二路输出（4kVA） |
|
控制方式 |
先导控制、程序控制、网络控制 |
|
网络接口 |
RS485、以太网 |
|
故障查询记忆 |
可查询60条故障信息 |
|
故障报警 |
显示器和蜂鸣器 |
|
试验功能 |
接触器、过流、漏电闭锁 |
|
参数设定 |
键盘操作 |
|
控制报护系统 |
多个DSP数字信号处理系统、CAN总线 |
|
保护功能 |
过载、短路、断相、漏电闭锁、接触器故障、过压、欠压、 先导短路、二极管方向、动力电缆断线短路、电机超温、后备保护 |
|
显示器 |
中（英）文液晶显示 |
|
显示内容 |
模块器件故障状态、先导通信状态、隔离开关位置状态、电流、电压、功率、 绝缘电阻值、故障类别、故障回路、当前时间、日期、电网频率、箱体内温度 |
