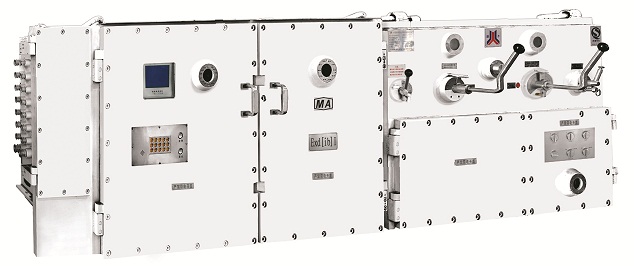

1140V QJZ11系列(8~12路)
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术；
● 中(英)文液晶显示；
● 故障查询；
● 快速接插式驱动单元。
Uses
在交流50Hz，电压1140V的供电线路中，对综采工作面采煤机、刮板运输机、转载机、破碎机、乳化液泵、喷雾泵等设备进行起动、停止、顺序控制或双速切换，并能对电动机及供电线路进行保护。也可用于井下其他多电机设备的综合控制。起动器配有127V和220V辅助电源，供外部照明和控制系统。
Parameters
|
项 目 |
技 术 参 数 |
|
额定电压 |
1140 V |
|
总工作电流 |
1500 A |
|
外形尺寸 |
3570mm×1080mm×950mm |
|
输入回路数、容量、方式 |
4路 350A |
|
输出回路数、容量、方式 |
8～12回路400A，电缆连接器/压盘式电缆引入装置 |
|
隔离换向开关 |
额定电流：400A |
|
驱动单元 |
400A 160A 160A可逆 |
|
辅助电源 |
220V一路输出（1kVA），127V二路输出（4kVA） |
|
控制方式 |
先导控制、程序控制、网络控制 |
|
网络接口 |
RS485、以太网 |
|
故障查询记忆 |
可查询60条故障信息 |
|
故障报警 |
显示器和蜂鸣器 |
|
试验功能 |
接触器、过流、漏电闭锁 |
|
参数设定 |
键盘操作 |
|
控制报护系统 |
多个DSP数字信号处理系统、CAN总线 |
|
保护功能 |
过载、短路、断相、漏电闭锁、接触器故障、过压、欠压、 先导短路、二极管方向、动力电缆断线短路、电机超温、后备保护 |
|
显示器 |
中(英)文液晶屏 |
|
显示内容 |
模块器件故障状态、先导通信状态、隔离开关位置状态、电流、电压、功率、 绝缘电阻值、故障类别、故障回路、当前时间、日期、电网频率、箱体内温度 |
|
胶带机保护功能 |
闭锁、跑偏、打滑、堆煤，烟雾，超温，纵撕 |
