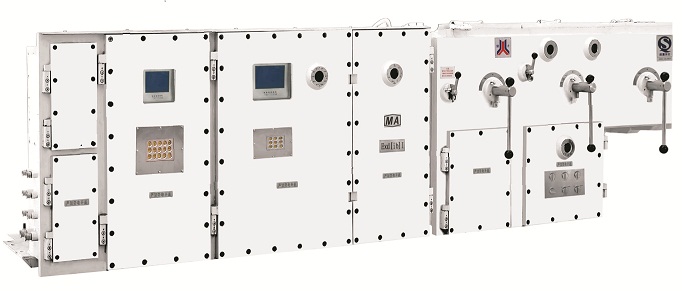

3300V QJZ33系列(8~10路)
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术；
● 中(英)文液晶(10.4英寸)显示；
● 故障查询；
● 快速接插式驱动单元；
● 输入输出为电缆连接器。
Uses
在额定电压交流50Hz、3300V供电线路中，可对综采工作面采煤机、刮板机、转载机、破碎机、乳化液泵、喷雾泵等设备进行起动、停止控制、顺序控制、双速切换控制，并能对电动机及供电线路进行保护。起动器配有127V（4kVA）、220V(1kVA) 辅助电源,用于照明和给其他控制系统供电。
Parameters
|
项 目 |
技 术 参 数 |
|
额定电压 |
3300 V |
|
总工作电流 |
1500 A |
|
外形尺寸 |
4556mm×978mm×1155mm |
|
输入回路数、容量、方式 |
4路 500A 电缆连接器 |
|
输出回路数、容量、方式 |
8~10路 500A 电缆连接器 |
|
隔离换向开关 |
额定电流：700A 短时耐受电流6.3kA(1s) 额定电流：600A 短时耐受电流8kA(1s)5kVA， |
|
驱动单元 |
400A 450A 500A 600A 720A |
|
辅助电源 |
220V一路输出（1kVA），127V二路输出（4kVA） |
