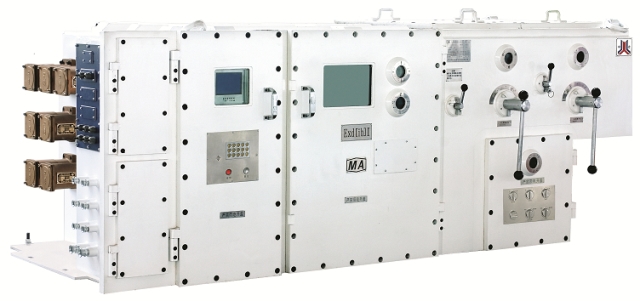

3300V QJZ3系列(2、4、6、6B、7、9、12路)
Product Features
● DSP数字信号处理
● CAN现场总线
● 自适应检测
● 网络接口
● 中(英)文液晶显示
● 故障自诊断
● 输入输出电缆连接器连接
● 可内置采煤机监测系统
Uses
在额定电压交流50Hz、3300V供电线路中，可对综采工作面采煤机、刮板机、转载机、破碎机、乳化液泵、喷雾泵等设备进行起动、停止控制、顺序控制、双速切换控制，并能对电动机及供电线路进行保护。起动器配有127V（4kVA）、220V(1kVA) 辅助电源,用于照明和其他控制系统供电。
Parameters
|
项 目 |
技 术 参 数 |
|||
| QJZ3-1200/3300-6 | QJZ3-1200/3300-6B | QJZ3-1200/3300-7 | QJZ3-1800/3300-12 | |
|
额定电压 |
3300 V |
|||
|
总工作电流 |
1200 A | 1800 A | ||
|
输入回路数、容量、方式 |
2-3路500A ，电缆连接器 | 3路压盘式电缆引入装置 | 2-3路500A ，电缆连接器 | 3-6路500A ，电缆连接器 |
| 输出回路数、容量、方式 | 6路500A，电缆连接器 | 6路压盘式电缆引入装置 | 7路500A，电缆连接器 | 12路400A，电缆连接器 |
|
隔离换向开关 |
700A、800A |
|||
|
真空接触器 |
400A/3.6kV 短时耐受电流6kA(1s) 450A/7.2kV 短时耐受电流8kA(1s) 500A/3.6kV 短时耐受电流6kA(1s) 600A/7.2kV 短时耐受电流9kA(1s) 720A/7.2kV 耐受过载电流8kA(1s) |
|||
|
辅助电源 |
220V一路输出（1kVA），127V二路输出（4kVA） |
|||
| 外形尺寸（mm） |
3400×1195×1180 |
3750×1195×1180 |
3400×1195×1180 |
4600×1195×1180 |
