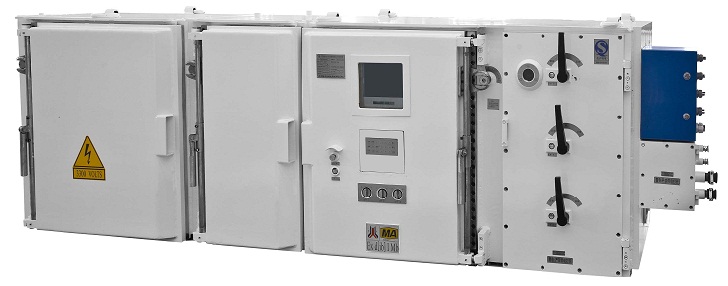

3300V QJZ2系列(2~12路)
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术；
● 中(英)文液晶(10.4英寸)显示；
● 故障查询；
● 快速接插式驱动单元，主腔前门快开式。
● QJZ2系列深度900mm。
Uses
3300V QJZ2系列矿用隔爆兼本质安全型多回路真空电磁起动器,适用于煤矿井下甲烷爆炸性环境中。在交流50Hz，电压3300V的供电线路中，对综采工作面采煤机、刮板运输机、转载机、破碎机、乳化液泵、喷雾泵等设备进行起动、停止、顺序控制或双速切换，并能对电动机及供电线路进行保护，也可用于井下其它多电机设备的综合控制。启动器配有127V辅助电源，可供外部照明和控制系统。QJZ2系列起动器外形尺寸，适用于煤矿井下断面较小巷道场所中。
Parameters
|
项 目 |
技 术 参 数 |
|
额定电压 |
3300 V |
|
总工作电流 |
800 A、1600 A、2400 A |
|
隔离换向开关 |
700A、800A |
|
驱动单元 |
400A、500A、630A |
|
辅助电源 |
127V/5KVA，2路 |
|
控制方式 |
先导控制、程序控制 |
|
网络接口 |
RS485，以太网，CAN |
|
显示器 |
10.4英寸中(英)文液晶屏 |
|
保护功能 |
短路、过载、断相、漏电闭锁、漏电、过压、欠压、后备跳闸、先导保护 |
|
试验功能 |
接触器、过载、漏电闭锁、漏电、高压绝缘 |
3300V QJZ2系列启动器
| 型号 | 外形尺寸 | 输入、输出结构 |
| QJZ2-800/3300-2、4 | 1790mm×894mm×1182mm | 电缆连接器 |
| QJZ2-1600/3300-5、6 | 2984mm×894mm×1182mm | |
| QJZ2-2400/3300-7、8、9 | 3334mm×894mm×1182mm | |
| QJZ2-2400/3300-10、11、12 | 4024mm×894mm×1182mm | |
| QJZ2-2400/3300-2B、4B | 2535mm×894mm×1182mm | 压盘式 |
| QJZ2-2400/3300-5B、6B | 3645mm×894mm×1182mm | |
| QJZ2-2400/3300-7B、8B、9B | 3995mm×894mm×1182mm |
