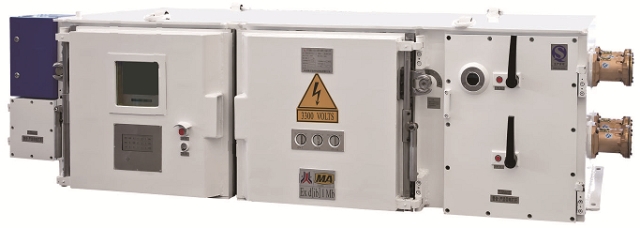

3300V QJZ1系列(2、5、6、8、9路)
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术。网络接口；
● 中(英)文液晶(10.4英寸)显示；
● 故障查询；
● 快速接插式驱动单元，主腔前门快开式。
● QJZ1系列高度800mm。
Uses
3300V QJZ1系列矿用隔爆兼本质安全型多回路真空电磁起动器,适用于煤矿井下甲烷爆炸性环境中。在交流50Hz，电压3300V的供电线路中，对综采工作面采煤机、刮板运输机、转载机、破碎机、乳化液泵、喷雾泵等设备进行起动、停止、顺序控制或双速切换，并能对电动机及供电线路进行保护，也可用于井下其它多电机设备的综合控制。启动器配有127V辅助电源，可供外部照明和控制系统。QJZ1系列起动器外形尺寸，适用于煤矿井下断面较小巷道场所中。
Parameters
|
项 目 |
技 术 参 数 |
||
|
额定电压 |
3300 V |
||
|
总工作电流 |
800 A、1600 A、2400 A |
||
|
输入、输出结构 |
电缆连接器 |
||
|
隔离换向开关 |
700A、800A |
||
|
驱动单元 |
400A、500A、630A |
||
|
辅助电源 |
127V/5KVA,2路 |
||
|
控制方式 |
先导控制、程序控制 |
||
|
网络接口 |
RS485，以太网，CAN |
||
|
显示器 |
10.4英寸中(英)文液晶屏 |
||
|
保护功能 |
短路、过载、断相、漏电闭锁、漏电、过压、欠压、后备跳闸、先导保护 |
||
|
试验功能 |
接触器、过载、漏电闭锁、漏电、高压绝缘 |
||
|
外形尺寸（mm） |
QJZ1-800/3300-2 |
QJZ1-1600/3300-5、6 |
QJZ1-2400/3300-8、9 |
|
1665×1010×900 |
3200×987×800 |
4440×987×800 |
|
