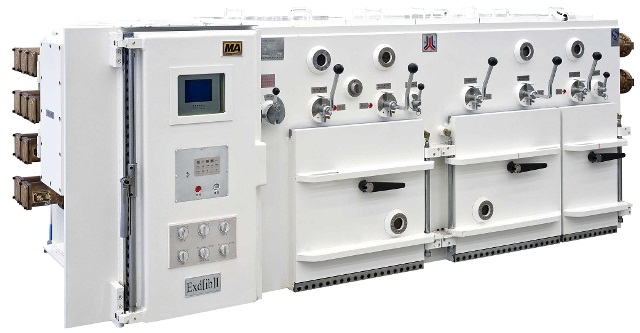

1140V QJZ系列3500A(9~12路)
Product Features
● DSP数字信号处理能力，事件管理能力和嵌入式控制能力；
● CAN现场总线，多主方式，非破坏性总线仲裁技术，短帧结构传输信号；
● 自适应检测和诊断技术；
● 在线监测、实时监控；
● 中(英)文液晶(10.4英寸)显示、故障诊断；
● 各回路具有独自隔离换相开关；
● 满足变频电机特有的供电方式；
● 快开门结构。
Uses
QJZ-3500/1140矿用隔爆兼本质安全型多回路真空电磁起动器，适用于煤矿井下甲烷爆炸性环境中，在额定电压交流50Hz/1140V供电系统中，控制多台变频电机或三相交流电动机的起动、停止，并能对电动机及供电线路进行保护。组合起动器配有5kVA辅助电源。
Parameters
|
项 目 |
技 术 参 数 |
|
|
额定电压 |
1140 V |
|
|
总工作电流 |
3500 A，单路最大工作电流400A |
|
|
外形尺寸 |
QJZ-3500/1140–9、10 | QJZ-3500/1140–11、12 |
| 3600mm×1300mm×1320mm | 4020mm×1320mm×1300mm | |
|
输入回路数、容量、方式 |
9～12×400A，电缆连接器 |
|
|
输出回路数、容量、方式 |
9～12×400A，电缆连接器 |
|
|
隔离换向开关 |
额定电流400A，每回路独立隔离换相 |
|
|
驱动单元 |
抽芯式结构 |
|
|
箱门结构 |
快开门 |
|
|
控制方式 |
单机控制；主、从顺序控制；双速控制；二极管先导控制；BS3101先导控制；集中/本机控制 |
|
|
网络接口 |
RS485、以太网 |
|
|
故障查询记忆 |
可查询60条故障信息 |
|
|
故障报警 |
显示器和蜂鸣器 |
|
|
试验功能 |
接触器、过流、漏电闭锁 |
|
|
参数设定 |
键盘操作 |
|
|
控制报护系统 |
多个DSP数字信号处理系统、CAN总线 |
|
|
保护功能 |
过载、短路、断相、漏电闭锁、接触器故障、过压、欠压、 先导短路、二极管方向、动力电缆断线短路、电机超温、后备保护 |
|
|
显示器 |
中(英)文液晶屏 |
|
|
显示内容 |
模块器件故障状态、先导通信状态、隔离开关位置状态、电流、电压、功率、 绝缘电阻值、故障类别、故障回路、当前时间、日期、电网频率、箱体内温度 |
|
