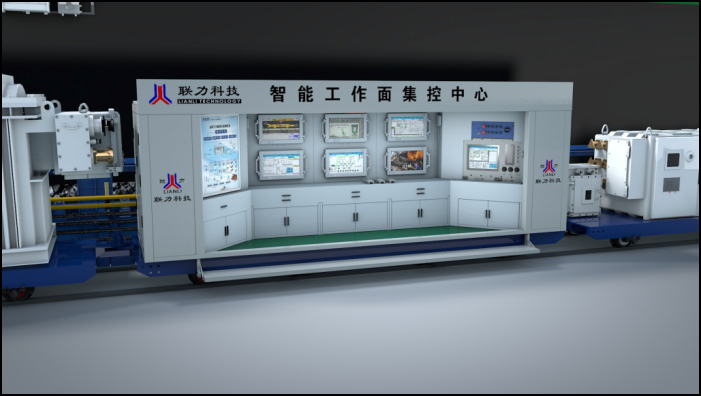

1.在设备列车上设有集控室  它是集控系统的控制及数据中心；

2.配有操作员站、集控主机及不同设备的遥控器；

3.能实时自动控制工作面所有设备，并全方位展示、存储所有关键数据，包括：采煤机、支架、三机、泵站、供配电及视频等；

4.通过集控主机，用户可在多种模式下控制工作面所有设备，并自动完成所有数据的实时采集、存储、归档、分析；

5.并实现整个工作面与地面调度中心的实时数据交互。

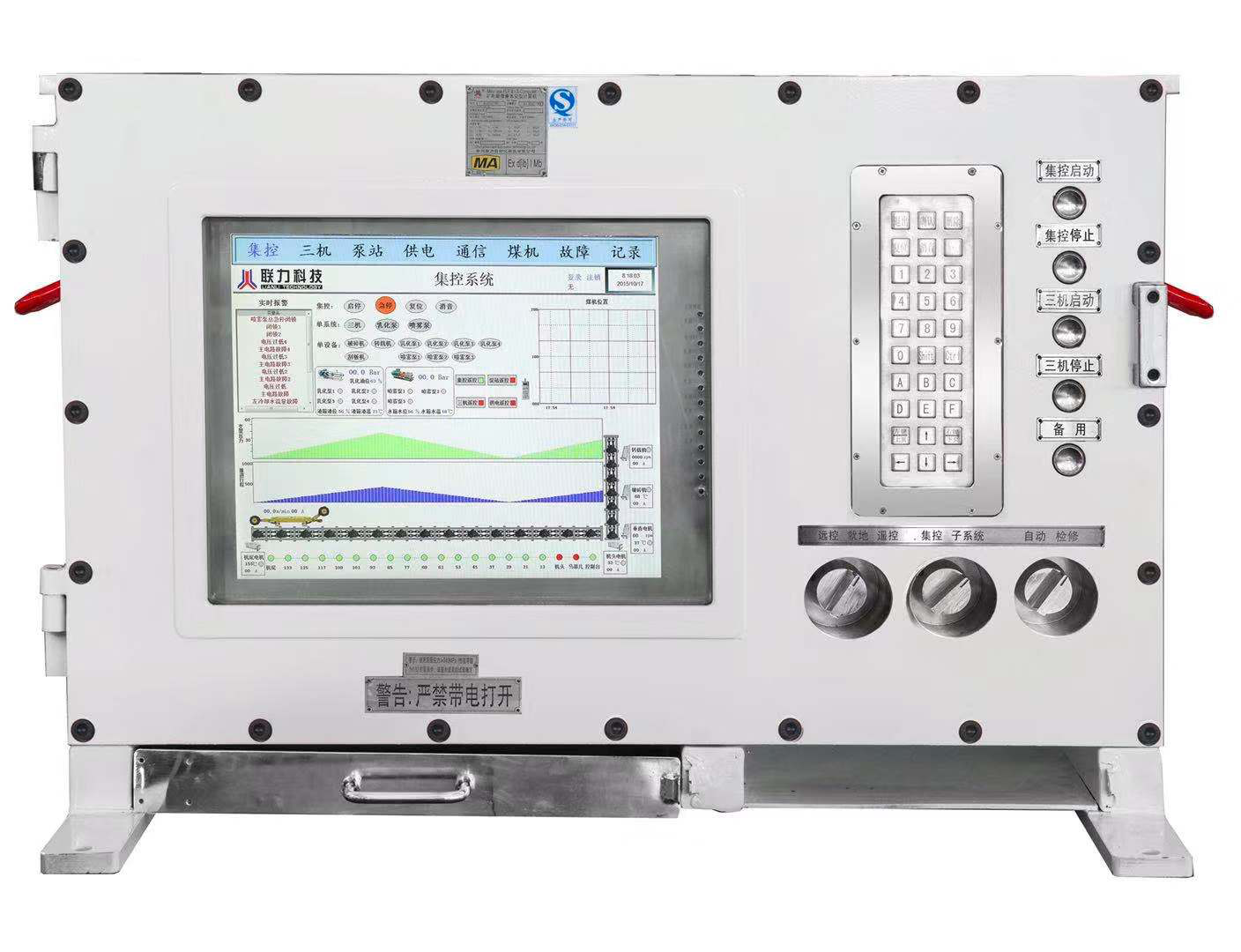

内置模块化PLC与研华先进的无风扇工控机，参数:   输入：AC127V；   输出：本安DC5V,12V,18V（共12路)；   计算机：i7处理器；   显示屏：19寸；   交换机：千兆交换机，有wifi功能；

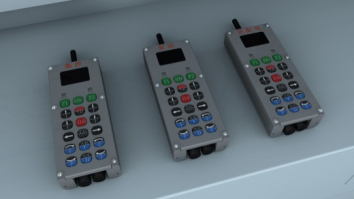

FYF35矿用本安型遥控器发射机 (集控)

用途

FYS35矿用本安型遥控发射机(集控)是具有液晶显示的双向遥控器，主要用于工作面集控遥控控制，具有遥控启停集控设备、三机设备、移变、前刮板机、后刮板机、采煤机、照明设备等功能。

特点

1、具有液晶显示，可以显示工作面集控系统的关键信息；

2、井上传输距离：≥600米；

3、井下工作面传输距离：≥35米；

4、遥控器同时具备鼠标功能，实现计算机画面切换、参数输入等功能；

5、具有开机密码保护，防止无关人员误操作；

6、具有电子密钥功能，避免越权操作导致风险；

主要技术参数 内部灌封电池：DC4.8V，4500mAh 连续工作时长：≥76小时 防爆型式：矿用本质安全型，标志为“Ex ib I Mb” 外形尺寸(mm)：257*82*38.5 重量：1.2Kg

FYF35矿用本安型遥控器发射机  (三机)

用途

FYS35矿用本安型遥控发射机(三机)是具有液晶显示的双向遥控器，主要用于工作面三机遥控控制，具有遥控启停三机设备、前刮板机、后刮板机、破碎机、转载机以及控制煤机送、断电、煤机牵引启停、三机急停、煤机急停和刮板机的调速等功能

特点

1、具有液晶显示，可以显示工作面集控系统的关键信息；

2、井上传输距离：≥600米；

3、井下工作面传输距离：≥35米；

4、具有开机密码保护，防止无关人员误操作；

5、具有电子密钥功能，避免越权操作导致风险；

6、遥控器同时具备鼠标功能，实现计算机画面切换、参数输入等功能。

主要技术参数 内部灌封电池：DC4.8V，4500mAh 连续工作时长：≥76小时 遥控器可选1路隔离CAN通信输出，1路隔离RS485通信输出: 防爆型式：矿用本质安全型，标志为“Ex ib I Mb” 外形尺寸(mm)：257*82*38.5 重量：1.2Kg

FYF35矿用本安型遥控器发射机 (泵站)

用途

FYS35矿用本安型遥控发射机(泵站)是具有液晶显示的双向遥控器，主要用于工作面泵站遥控控制，具有遥控启停1#乳化泵、2#乳化泵、3#乳化泵、4#乳化泵、1#喷雾泵、2#喷雾泵、3#喷雾泵、抽油泵等设备以及乳化泵、喷雾泵急停等功能。

特点

1、具有液晶显示，可以实现双向数据传输。

2、井上传输距离：≥600米。

3、井下工作面传输距离：≥35米。

4、具有开机密码保护，防止无关人员误操作；

5、具有电子密钥功能，避免越权操作导致风险；

6、遥控器同时具备鼠标功能，实现计算机画面切换、参数输入等功能。

主要技术参数 内部灌封电池DC4.8V，4500mAh 连续工作时长：≥76小时 遥控器可选1路隔离CAN通信输出，1路隔离RS485通信输出: 防爆型式：矿用本质安全型，标志为“Ex ib I Mb” 外形尺寸(mm)：257*82*38.5 重量：1.2Kg

FYF35矿用本安型遥控器发射机 （供配电）

用途

FYS35矿用本安型遥控发射机(供电)是具有液晶显示的双向遥控器，主要用于工作面泵站遥控控制，具有遥控启停移变、照明综保、排水泵和绞车等功能。

特点

1、具有液晶显示，可以实现双向数据传输；

2、井上传输距离：≥600米；

3、井下工作面传输距离：≥35米；

4、具有开机密码保护，防止无关人员误操作；

5、具有电子密钥功能，避免越权操作导致风险；

6、遥控器同时具备鼠标功能，实现计算机画面切换、参数输入等功能。

主要技术参数 内部灌封电池：DC4.8V，4500mAh 连续工作时长：≥76小时 防爆型式：矿用本质安全型，标志为“Ex ib I Mb” 外形尺寸(mm)：257*82*38.5 重量：1.2Kg

FYF35矿用本安型遥控器发射机 (采煤机)

用途

FYS35矿用本安型遥控发射机(采煤机)是具有液晶显示的双向遥控器，主要用于采煤机遥控控制。具有遥控采煤机牵引电机启停、调速；左右截割电机启停；破碎机启停；泵电机启停以及左右摇臂升降等功能和采煤机运行状态显示、时钟等功能。

特点

1、具有液晶显示，可以显示采煤机的运行信息。

2、具有开机密码保护，防止无关人员误操作；

3、具有开机密码保护，防止无关人员误操作；

4、遥控器同时具备鼠标功能，实现计算机画面切换、参数输入等功能。

主要技术参数 连续工作时长：≥76小时； 地面传输距离：400m； 井上传输距离：≥600米。 井下工作面传输距离：≥35米。 遥控器可选1路隔离CAN通信输出，1路隔离RS485通信输出: 防爆型式：矿用本质安全型，标志为“Ex ib I Mb” 外形尺寸(mm)：257*82*38.5 重量：1.2Kg
