Distributed control system for fully mechanized coal mining face
简介
1.综采工作面集散控制系统（LW-DCS）是现代工业集散控制系统（DCS）在综采工作面的应用；
2.工业DCS适用于输入条件恒定、连续生产的过程控制，广泛应用于石化、电力等行业，无法应用于煤矿井下；
3.LW-DCS突破了工业DCS的限制，适用于具有随机地质条件、不连续生产、非过程控制的综采工作面；
4.LW-DCS延续了集中管理、分散控制的设计理念，保持了自动化程度高、可靠性高、风险分散的优点；
5.LW-DCS将煤矿最基础、最核心的生产环节纳入自动化、信息化系统，真正实现智慧矿山。
特点
| 自动化程度高 | 所有设备的一键启停，全自动连锁、互锁； |
|
基于AI的自动化割煤、三机自动调速技术； |
|
| 采掘、支护、运输等各生产环节一体化控制，优化整体效率； | |
| 可靠性高 |
扁平化管理，控制层级少； |
|
设备数量少、电缆数量少，故障点少 |
|
| 系统简洁，使用常规硬件，用高级算法提高性能； | |
|
冗余设计； |
|
| 安全性高 |
少人则安； |
| 遥控/远控操作，远离危险源； | |
|
改善工作环境，降低劳动强度，保护工人健康 |
|
| 提高经济效益 |
设备数量少，种类少； |
| 多岗位合并，人员减少，人均效率提高1倍以上。 |
系统对比
|
项目 |
联力的工作面集控 |
现有的控制系统 |
|
经济性 |
多合一控制系统，投入小，备件和模块统一 |
多套独立控制系统，投入大 |
|
可靠性 |
子系统紧耦合，独立工作，相互监控，控制层级少，可靠性高 |
独立系统，环节多，容易出现问题 |
|
可维护性 |
统一的软硬件平台，维护简便 |
协调多家厂商，维护复杂 |
|
控制模式 |
通信控制，电缆数量少，接插连接 |
硬接线连接，接线复杂，易出故障 |
|
设备类型 |
统一的分站和模块，本安结构，体积小，重量轻 |
不同厂商设备完全不同 |
|
备件 |
统一的模块，备件库存少 |
不同厂商备件库存大 |
|
功能扩展 |
完全自主研发，可以最大限度进行功能扩展，满足用户需求 |
需要矿方协调多家厂商 |
|
数字矿山 |
标准接口，可以无缝连接 |
需要矿方协调多家厂商 |
| 视频监控 | 可以扩展或接入视频，顺槽显示 |
需要增加独立的控制系统 |
|
煤机监控 |
可实现煤机的远程监控 | 需要增加独立的控制系统 |
| 顺槽控制工作面（配合视频） |
可控制煤机、刮板机、转载机、破碎机和液压泵站 |
需要增加独立的控制系 |

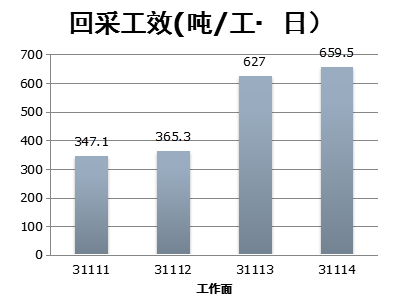

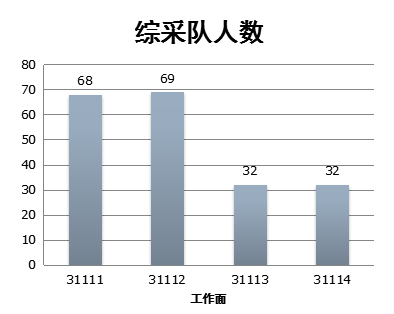

减人提效
| 工作面集控 |
岗位 |
合计 |
原系统 |
原来控制系统 |
 |
煤机 |
1人，自动化为主辅助人工干预 |
2人，手动操作为主，配合收护 |
 |
| 支架 |
1人，自动拉架推溜，人工补架 |
1人，负责看运输机头是否堵大块 |
||
| 机头 |
取消机头看大块岗位，用视频取 |
1人，负责看运输机头是否堵大 |
||
|
马蒂 |
取消马蒂尔操作司机，将岗位融合到集控司机中 |
1人，负责看护马蒂尔机尾 |
||
|
顺槽皮带 |
取消皮带司机，将岗位集成到集控中 |
1人，负责供电和三机、泵站启停 |
||
| 集控 | 1人，负责全部设备 |
1人，负责供电和三机、泵站启停 |
||
| 3人 | 合计 | 3 | 8 | 8人 |
|
|
|
| 经济效益显著、社会效益卓越 | |
