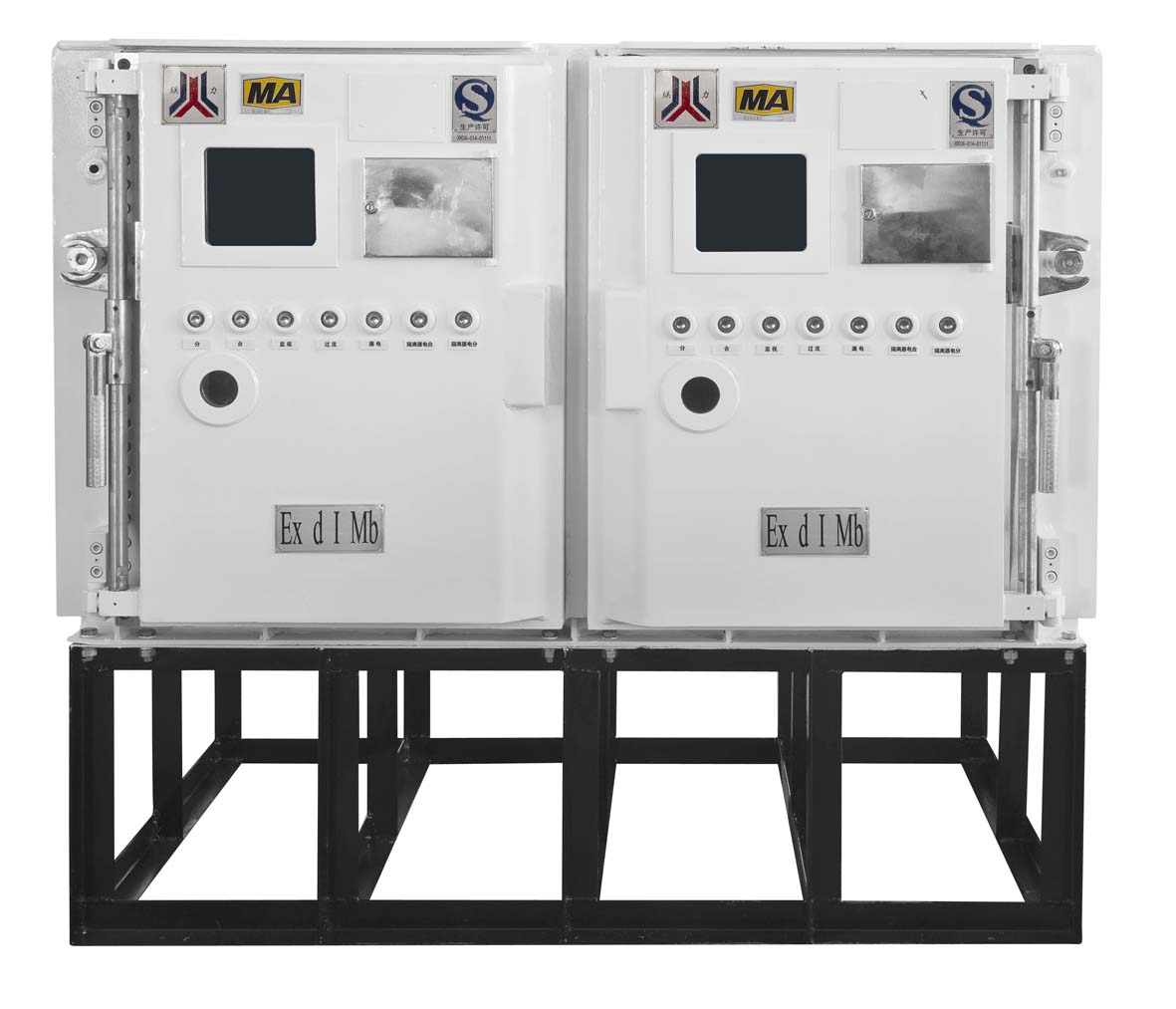

PJG-2×630/10（6）矿用隔爆兼本质安全型高压真空配电装置
Product Features
● 选用瑞士原装进口永磁型断路器
● 具有断路器的在线监测功能
● 具有通过隔爆按钮或遥控器整定各种参数，方便快捷
● 合闸、有电、故障LED指示
● 可查询整定参数、运行参数、历史故障等数据
● 现场安装时，更改内部连线即可实现开关功能的变换
● 去除输入端连接筒，两台开关可直接对接，省却传统连接筒，有效节省了配电装置占用变电所的空间
● 隔腔设计——检修安全、方便
Uses
本装置适用于煤矿井下甲烷爆炸性环境中，对额定电压10(6)kV，额定频率50Hz，额定电流至630A(最大)，三相交流中心点不接地的供电系统进行控制、保护和监测；亦可直接用于高压电机启动。
Parameters
|
项目 |
技术参数 |
|
额定电压 |
10 kV、6kV |
|
单路最大电流 |
630A |
|
防爆型式 |
Exd[ib]I |
|
额定短路开断电流 |
25KA；短时耐受时间4s |
|
回路数 |
2路 |
|
在线监测 |
合闸时间，分闸时间；线圈回路开路、短暂辅助开关状态异常、控制回路失电、环境超温 |
|
网络通信 |
遥测、遥信、遥调、遥控 |
|
保护功能 |
短路、过载、漏电、绝缘监视、过压、欠压、PT断线、风电闭锁、瓦斯闭锁、主回路超温、断路器控制回路故障、合闸时间超限、分闸时间超限、手车电动故障 |
|
控制功能 |
电动合闸、电动分闸、远程控制 |
|
试验功能 |
短路、绝缘监视、漏电 |
|
显示功能 |
液晶中(英)文显示电压、电流、电度、温度、合分状态、合闸时间、分闸时间 |
|
操作机构类型 |
单稳态永磁机构 |
|
手车操作方式 |
手动、电动 |
|
联台方式 |
直接对接 |
|
外形尺寸 |
2325(1765)mm×1515mm×1620mm |
