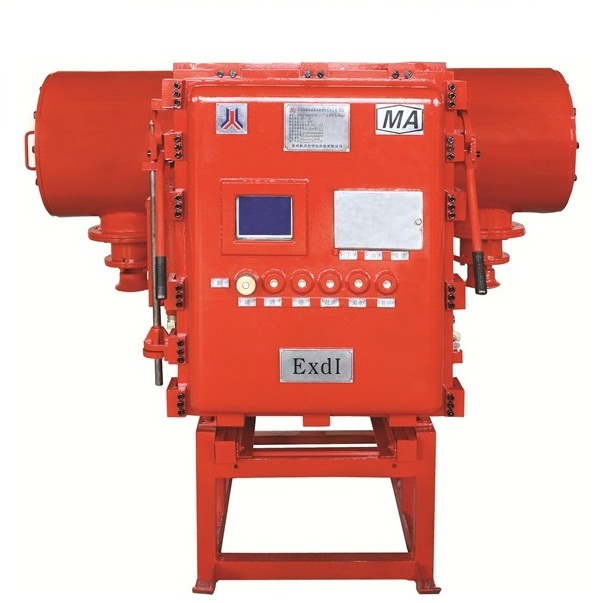

PBG61系列（50~630）矿用隔爆型永磁式高压真空配电装置
Product Features
l 全数字化、液晶汉(英)显、故障诊断、网络控制
l 双手把快开门结构
l DSP数字信号处理
l CAN现场总线技术
l RS485或Device Net通信接口
Uses
PBG61系列（50~630）矿用隔爆型永磁式高压真空配电装置适用于煤矿甲烷爆炸性环境中，对额定电压10kV/6kV、50Hz、额定电流由50~630A的中性点不直接接地的三相交流供电系统进行控制、保护和测量。
Parameters
|
额定值/特性 |
技术参数 |
|||
|
PBG61-630/10 |
PBG61-630/6 |
|||
|
额定工作电压 |
10kV |
6kV |
||
|
最高工作电压 |
12kV |
7.2kV |
||
|
额定工作电流 |
50A、100A、200A、300A、400A、500A、630A |
|||
|
额定绝缘水平 |
雷电冲击 |
75kV |
60kV |
|
|
工频耐压 |
42kV |
23kV |
||
|
额定短路开断电流 |
12.5kA |
|||
|
额定短路耐受电流 |
12.5kA |
|||
|
额定峰值耐受电流 |
31.5kA |
|||
|
额定短路关合电流（峰值） |
31.5kA |
|||
|
额定短路持续时间 |
2s |
|||
|
机械寿命 |
10000次 |
|||
|
电气寿命 |
开断额定短路电流 |
30次 |
||
|
开断额定电流 |
10000次 |
|||
|
保护控制系统 |
DSP数字信号处理、CAN总线 |
|||
|
保护功能 |
过载、短路、漏电、漏电闭锁、断相、过压、欠压、绝缘监视 |
|||
|
显示 |
运行参数：电压、电流、电网频率； 运行状态：断路器工作状态、功率、电度计量、合闸次数、运行时间； 故障类型：短路、漏电、过载、缺相、绝缘监视、过压/欠压。 |
|||
|
网络接口 |
RS485，以太网 |
|||
