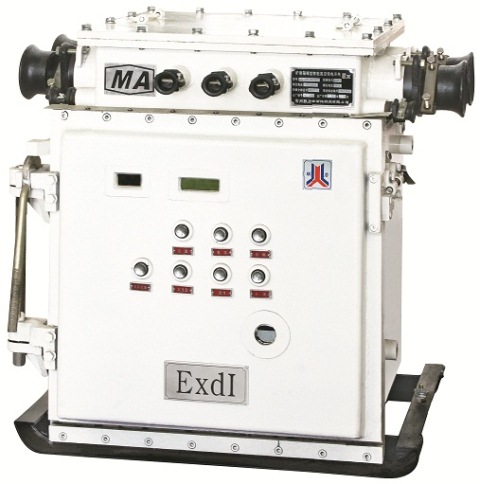

KBZ-400/1140(660)，KBZ-630/1140(660) 矿用隔爆型真空馈电开关
Product Features
● 16位微处理器智能控制；
● 液晶汉(英)字显示运行参数故障信号；
● 电流检测及故障保护输出；
● 快开门结构；
● 短路、过载、断相、漏电保护、漏电闭锁；
● 可选数据传输接口(RS485或Device Net)；
● 可内置FLEX I／0控制模块，实现远程控制。
Uses
KBZ-400/1140(660)，KBZ-630/1140(660)矿用隔爆型真空馈电开关，适用于煤矿甲烷爆炸性环境中，在交流50Hz、电压1140V，电流至400A(630A)的中性点不接地的三相电网中，作为配电总开关或分支开关。具有短路、过载、断相、漏电、漏电闭锁、欠压、过压保护功能，并可选配FLEX I／0 实现远程监控。
Parameters
|
额定值/特性 |
技术参数 |
|
|
KBZ-400/1140(660) |
KBZ-630/1140(660) | |
|
额定工作电压 |
1140V/660V |
|
|
额定工作制 |
不间断工作制 |
|
|
额定工作电流 |
400A |
630A |
|
外型尺寸/重量 |
918mm×590mm×910mm /400kg |
970mm×700mm×950mm/500kg |
|
引入电缆外径 |
电力线路:Φ332-378mm 控制线路:Φ314-321mm |
|
|
防爆形式 |
矿用隔爆型 |
|
|
保护功能 |
过载、短路、断相、漏电闭锁、漏电保护、过压、欠压 |
|
|
故障保护输出 |
2路：短路/漏电、过载/缺相 |
|
|
电流或频率输出 |
电流信号：DC1-5mA 脉冲频率信号：200-1000Hz |
|
|
显示 |
运行参数：电压、电流、绝缘电阻、电网频率 运行状态：本机分/合闸、控制信号、欠压/过压 指示故障类型：短路、过载、漏电、断相 |
|
|
设置 |
额定电流、额定电压、速断电流、速断延时、漏电延时 |
|
|
网络接口 |
RS485，以太网 |
|
