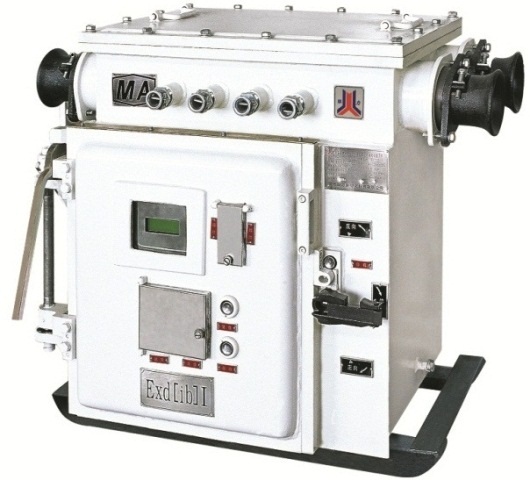

QJZ-315/1140(660)， QJZ-400/1140(660) 矿用隔爆兼本质安全型真空电磁起动器
Product Features
● 16位微处理器智能控制；
● 液晶汉(英)字显示；
● 电流检测及故障保护输出；
● 可选数据传输接口 (RS485或Device Net)；
● 可选内置远程FLEX I／O,实现远程控制。
Uses
QJZ-315/1140(660)、QJZ-400/1140(660)矿用隔爆兼本质安全型真空起动器适用于煤矿甲烷爆炸性环境中，在交流50Hz、电压1140V或660V供电系统中，对额定电流至315(400)A电动机直接起动、停止或远距离起动、停止控制，并对电动机及其供电路线路进行保护。
Parameters
|
额定值/特性 |
技术参数 |
||
|
QJZ-315/1140(660) |
QJZ-400/1140(660) |
||
|
额定电压 |
1140V/660V |
||
|
额定电流 |
315A |
400A |
|
|
控制电机功率 |
电压1140V |
75-460kW |
75-590kW |
|
电压660V |
40-250kW |
40-340kW |
|
|
外型尺寸/重量 |
107mm×570mm×879mm/ 390kg |
1170mm×590mm×950mm/ 450kg |
|
|
防爆型式 |
矿用隔爆兼本质安全型 |
||
|
引入电缆外径 |
电力线路:Φ32-78mm 控制线路:Φ14-21mm |
||
|
保护功能 |
过载、短路、断相、漏电闭锁、漏电保护、过压、欠压 |
||
|
故障保护输出 |
2路：短路/漏电、过载/缺相 |
||
|
电流或频率输出 |
电流信号(Current signal)：DC1-5mA 脉冲频率信号(Pulse frequency signal)：200-1000Hz |
||
|
显示 |
运行参数：电压、欠压/过压、电流、绝缘电阻、电网频率； 运行状态：本机开/停、后机开/停、控制信号； 故障信号：短路、过载、漏电、断相； 状态故障：本机返回、后机返回。 |
||
|
设置 |
额定电流、电压、后机程控状态、后机程控延时、电流输出、测试值、开机短路延时 |
||
|
网络接口 |
RS485，以太网 |
||
