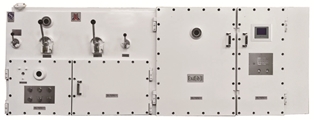

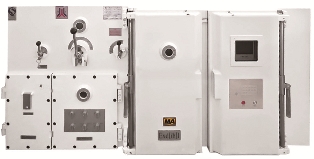

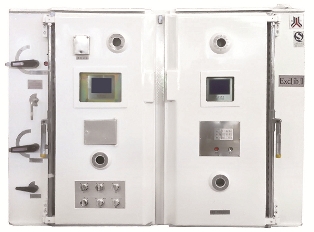

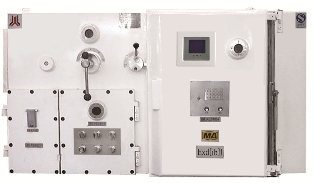

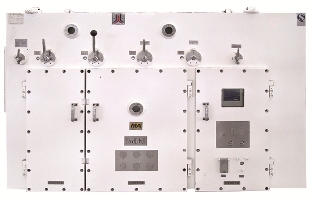

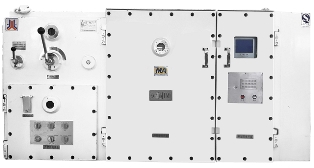

KJZ6系列矿用隔爆兼本质安全型移动变电站用组合开关
KJZ6-600/3300-2Y KJZ6-600/3300-3Y/4Y KJZ6-1000/3300-5Y/6Y
KJZ6-2000/3300-7Y/8Y KJZ6-2000/1140-7Y/8Y KJZ6-2000/1140-9Y/10Y/11Y/12Y
KJZ6-2000/3300-9Y/10Y/11Y/12Y
Product Features
● 低压保护箱与多回路电磁起动器集成软件技术；
● 采用状态变量法处理人机接口，达到简洁、扩充方便的目的；
● 利用CAN总线及多个数字信号处理器并行运行的特点，实现数据实时处理、故障自诊断、故障互诊断、故障安全等功能；
● 采集系统同步，频率自动跟踪技术，提高检误抗扰能力；
● 数字滤波、电气多层隔离技术；
● 整定电流0-500A范围内，步长1A，任意设置。
Uses
KJZ6系列矿用隔爆兼本质安全型移动变电站用真空组合开关，按额定电压分为3300V和1140V两大系列。适用于煤矿甲烷爆炸性环境中，具有低压保护箱与多回路电磁起动器功能，是移动变电站的配套设备，与移动变电站用变压器采用法兰隔爆硬连接。可同时控制多台三相交流电动机或交流双绕组双速电动机的起动、停止、反转及双速切换、主从顺序控制。开关设有两级控制、保护和机电闭锁。
Parameters
|
参数 |
移动变电站用组合开关 |
||
|
额定工作电压 |
1140V |
3300V |
|
|
总工作电流 |
2000A |
600A～2000A |
|
|
单路最大电流 |
630A |
720A |
|
|
输出回路数 |
7～12 |
2～12 |
|
|
输出方式 |
电缆连接器或压盘 |
电缆连接器或压盘 |
|
|
控制保护技术 |
多个DSP数字信号处理、CAN总线技术 |
||
|
控制方式 |
先导控制、程序控制、远程控制 |
||
|
总保护功能 |
短路、过载、漏电、漏电闭锁、断相、过压欠压 |
||
|
分保护功能 |
短路、过载、漏电闭锁、断相、过压欠压、 先导保护、接触器故障、动力电缆断线 |
短路、过载、漏电、漏电闭锁、断相、过压欠压、 先导保护、接触器故障、动力电缆断线、高压绝缘检测 |
|
|
故障诊断试验 |
过流、接触器状态、漏电闭锁 |
过流、接触器状态、漏电、漏电闭锁 |
|
|
通信 |
RS485、以太网 |
RS485、以太网 |
|
|
隔离开关 |
规格参数 |
额定电流1000A，三工作位 |
额定电流600A、700A、1000A，四工作位 |
|
操作方式 |
手动操作 |
手动操作 |
|
|
真空接触器 |
规格参数 |
额定电流160A、400A、500A、630A |
额定电流400A、500A、600A、720A |
|
使用类别 |
AC4 |
AC4 |
|
|
显示 |
中文液晶显示，总、分同显 |
中文液晶显示、总、分同显 |
|
