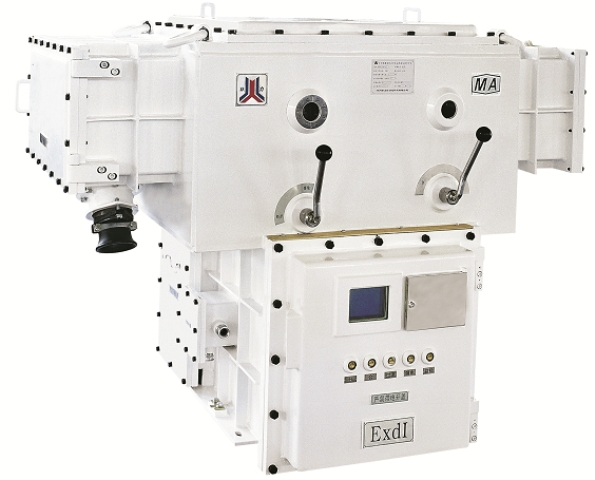

PBG60-630/10Y矿用隔爆型移动变电站用高压真空开关
Product Features
● 动态控制；数字滤波；
● 频率自动跟踪；在线检测，实时监控；
● 自诊断、互诊断，故障安全；故障查询、记忆。
Uses
PBG60-630/10Y矿用隔爆型移动变电站用高压真空开关，主要用于煤矿井下甲烷爆炸性环境中，作为移动变电站的高压侧配套装置。在正常条件下，对额定电压10kV干式变压器及以下设备进行不频繁通、断操作，并当高压开关后级出现过载、短路、漏电、欠压等故障时，能自动开断电路。
Parameters
|
项目 |
技术参数 |
|
|
额定电压 |
10 kV、6kV |
|
|
额定电流 |
630A |
|
|
引入装置 |
电缆连接器 压盘式电缆引入装置 |
|
|
输出回路数 |
2路 |
|
|
外形尺寸 |
1920mm×1110mm×1370mm |
|
|
重量 |
1600kg |
|
|
隔离开关 |
规格 |
630A/12kV 可带载分断 |
|
工作位 |
合、分 |
|
|
额定短时耐受电流 |
12.5kA |
|
|
断路器 |
数量、规格 |
630A/12kV 开断能力12.5kA |
|
操作方式 |
电动永磁 |
|
|
控制保护 |
DSP数字信号处理、CAN总线 |
|
|
保护功能 |
过载、短路、漏电、漏电闭锁、断相、过压、欠压、超温 |
|
|
显示器 |
中（英）文液晶屏 |
|
|
显示内容 |
设定值、工作状态、故障类别、日期、时间、电度计量、合闸次数、运行时间等 |
|
|
故障查询记忆 |
存储60条信息 |
|
|
网络接口 |
RS485，以太网 |
|
