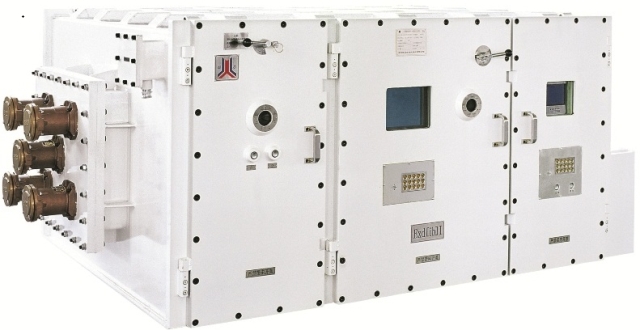

KJZ6-1800/3300(1140，660)-5、9D矿用隔爆兼本质安全型多电压真空组合开关
Product Features
● 动态控制；数字滤波；
● 频率自动跟踪；在线检测，实时监控；
● 自诊断、互诊断，故障安全；故障查询、记忆。
Uses
KJZ6-1800/3300(1140,660)-5、9D矿用隔爆兼本质安全型多电压真空组合开关，适用于煤矿甲烷爆炸性环境中，具备馈电开关与多回路电磁起动器功能，可同时控制交流50Hz3300V、1140V(660V)或1140V、660V多台交流电机的起、停、双速切换、顺序控制，并能对电机及线路进行保护。与多电压干式变压器通过法兰连接。
Parameters
|
额定值/特性 |
技术参数 |
|
|
额定电压 |
3.3kV、1.14kV、0.66kV |
|
|
额定电流 |
1800A |
|
|
配套的干式变压器最大容量 |
4000kVA |
|
|
引入装置 |
电缆连接器 |
|
|
外型尺寸 |
2520mm × 1780mm × 1210mm |
|
|
重量 |
6000kg |
|
|
断路器 |
规格参数 |
额定电流：1250A，短时耐受电流50kA，极限分断能力50 kA |
|
操作方式 |
手动、电动合分闸 |
|
|
真空接触器 |
规格参数 |
400A/3.6kV 耐受过载电流6kA，1S 720A/7.2kV 耐受过载电流10800A，1S |
|
使用类别 |
AC4 |
|
|
控制保护 |
总保护、分保护 DSP数字信号处理、CAN现场总线 |
|
|
保护功能 |
过载、短路、断相、漏电、漏电闭锁、高压绝缘检测、接触器故障、过压、欠压、先导短路、二极管反向、动力电缆断线短路、电机超温、后备保护、总漏电保护、总过载保护 |
|
|
显示器 |
320×240液晶、中文(英文)显示 |
|
|
故障查询记忆 |
存储60条信息 |
|
|
网络接口 |
RS485, 以太网 |
|
