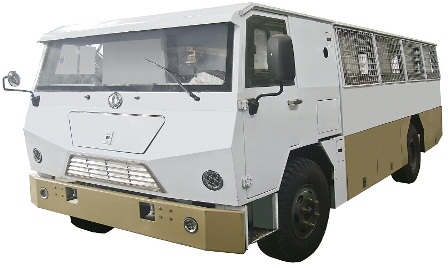

WC28R防爆柴油机无轨胶轮车

Product Features
1、节能
● 整车自重轻,同时采用东风康明斯4BT防爆发动机,机械式变速箱传动,相比同类型车型,百公里燃油消耗量降低20%以上。
2、环保
● 发动机排气系统采用优化设计的水洗箱及阻火栅栏,防止排气温度过高的同时,吸收了主要的排气污染物,排气更环保。
3、噪声
● 采用橡胶缓冲块,减震器配合减震,行驶过程中平顺性好,噪声低。
4、可靠性
● 采用东风康明斯防爆发动机,在生产线上装配制造,精度高、质量保证。
● 发动机采用双循环冷却系统,使发动机自身冷却循环与排气冷却循环隔离,提高了发动机可靠性,同时有效防止水温过高。
● 散热器布置在车架上方,有效防止泥、尘等堵塞散热翅片。
● 变速器采用杆式操纵,比软轴操纵更可靠。
5、操作性、维护性
● 整车优先考虑人机工程学设计,乘坐舒适。
● 驾驶室视野良好,便于井下作业。
● 发动机后置于驾驶室后面,发动机罩防尘,维护时打开发动机罩即可维护保养。
Uses
WC28R防爆胶轮车是严格按照东风汽车公司开发流程设计的一款煤矿辅助运输设备。从整车层面整体开发设计车辆,综合考虑可靠性、维修方便性、乘坐舒适性,减少维护保养时间,并且避免了因使用汽车底盘改装而带来的高故障率。该车采用全新自主开发的首款废气涡轮增压直列四缸防爆发动机、湿式制动器前转向桥。
Parameters
|
项目 |
主要技术参数 |
|
|
驱动方式 |
前置发动机,后单胎机械驱动 |
|
|
车身型式 |
全金属驾驶室,双门,平面玻璃,前翻转 |
|
|
额定载重(㎏) |
驾驶室准乘3人。乘员舱25人,后部上车 |
|
|
整备质量(㎏) |
5110 |
|
|
轴 距(㎜) |
3450 |
|
|
轮距B1/B2(㎜)前/后 |
1634/1660 |
|
|
最小离地间隙(㎜) |
240mm |
|
|
外形尺寸(㎜)(长×宽×高) |
6500×2000×2100 |
|
|
最高速度(㎞/h) |
37 |
|
|
最大爬坡度 |
30% |
|
|
最小通过能力半径(㎜) |
7453mm/3890mm(外/内) |
|
|
燃油箱容量(L) |
120 |
|
|
平均燃油消耗量(L/100㎞) |
18 |
|
|
防爆柴油机 |
型式型号 |
DF4102ZQFB |
|
额定功率/转速 |
75Kw/2200r/min |
|
|
启动方式 |
气启动 |
|
|
自动保护项目 |
排气温度 |
(68±2)℃报警,1min内自动停机 |
|
表面温度 |
(148±2)℃报警,1min内自动停机 |
|
|
冷却水温度 |
(97±2)℃报警,1min内自动停机 |
|
|
机油压力 |
(0.09±0.02)Mpa报警,1min内自动停机 |
|
|
废气处理水箱水位 |
设计水位报警,1min内自动停机 |
|
|
瓦斯浓度 |
达设定值报警,1min内自动停机 |
|
|
自动保护项目(只报警不停机) |
柴油机转速 |
>2600rpm时,只报警不停机 |
|
燃油箱液位 |
<20mm时,只报警不停机 |
|
