KTC133矿用工作面通信控制装置
Product Features
可编程、语音提示功能(语音功能实现内容可编程)、多种通信接口、液晶汉(英)文显示、控制操作十分方便。
Uses

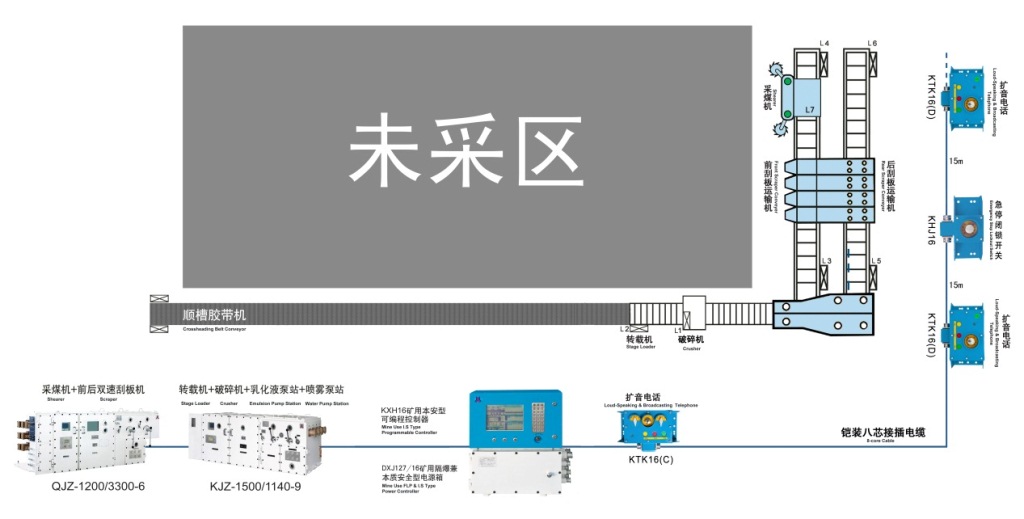

KTC133矿用工作面通信控制装置，其组成设备为矿用本质安全型或矿用隔爆兼本质安全型设备，适用于煤矿井下有瓦斯和煤尘爆炸危险的环境，用于工作面的保护、控制、沿线通话、状态显示及语音报警等。
Parameters

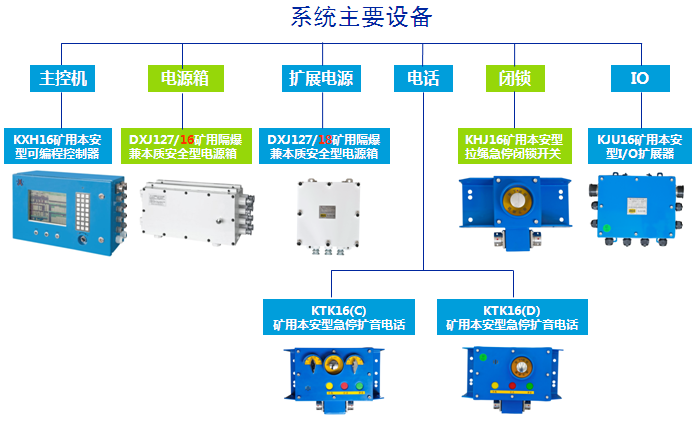

装置由KXH16矿用本安型可编程控制器、DXJ127/16矿用隔爆兼本质安全型电源箱、DXJ127/18矿用隔爆兼本安型电源箱、KJU16矿用本安型I/O扩展器、JXJ0.05/127矿用隔爆兼本质安全型变换箱、KHJ16矿用本安型急停闭锁开关、KTK16(C)矿用本安型急停扩音电话、KTK16(D)矿用本安型急停扩音电话、电缆等组成，其中KXH16矿用本安型可编程控制器为系统核心部分。
| 项目 | 技术参数 |
|
开关量/频率量输入 |
系统内部的输入口既可以用来检测开关量（无电位接口）、也可以用来检测频率量，最大可以实现256个输入口检测。 本安开关量、非安开关量、频率量输入口的数量可根据用户需要自由进行配置。 |
|
频率量输入信号 |
200～1000Hz |
|
开关量输出 |
系统内部最大可以实现256个开关量（无电位接口）输出，其中包括本安开关量、非安开关量输出。 本安开关量、非安开关量输出口的数量可根据用户需要自由进行配置。 本安输出接点的容量：DC30V，100mA,非安输出接点的容量：AC220V，5A（电阻性负载）。 |
|
数据传输 |
传输方式：异步方法，符合RS485标准 |
|
传输速率 |
1200/2400/4800/9600bit/s(bps) |
|
显示 |
10.4＇彩色液晶显示器 |
|
操作 |
24个按键键盘，其中编程键与操作键是复用键 |
|
输入电源 |
AC127V 50Hz |
